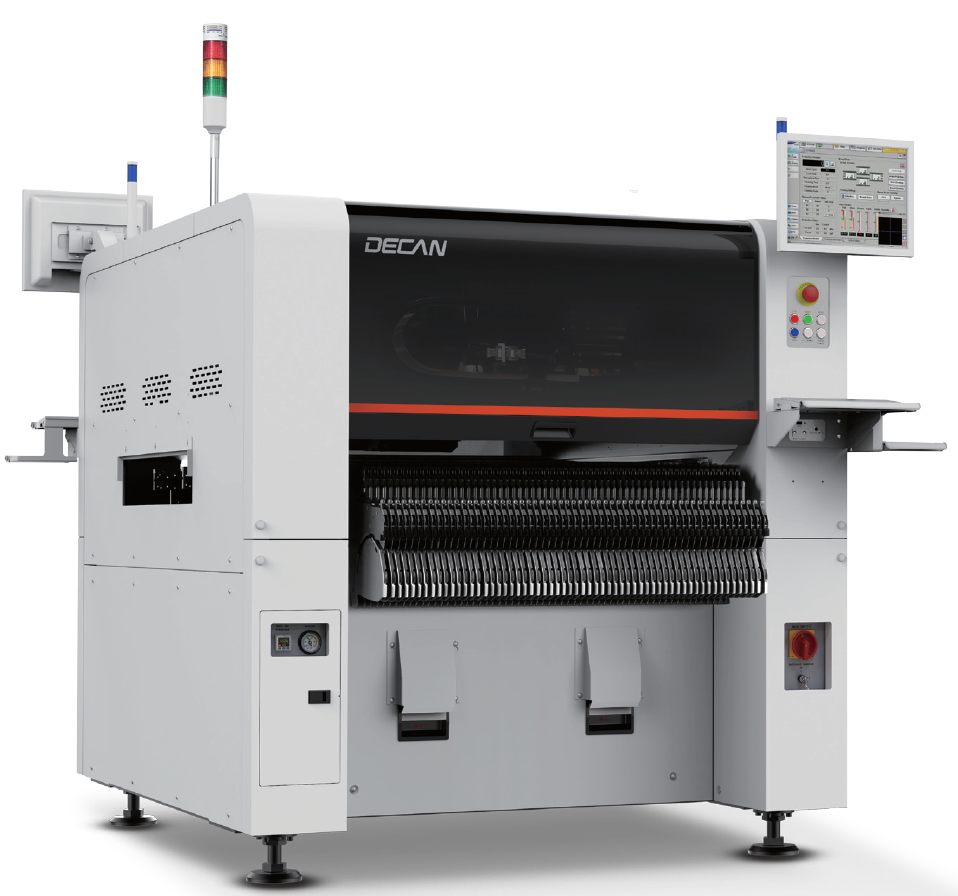

韩华高速泛用贴片机 DECAN F2

HighPerformance

- 2 Gantry, Flying VisionHead

- 80,000 CPH(Optimum, FS10 Head)



High Reliability

- 适用Linear Motor,高精度、低噪音

- Accuracy ±40um@ Cpk≥1.0(0402)



Flexible Production

- Modular Conveyor System

- 可处理PCB L1,200xW460mm


》10Spindle Flying Vision Head

- 轻型/窄间距的Flying Vision搭载型Head

- 11kg的轻型化头部

- 利用15mm Pitch * 10 Spindle结构可以同时识别/贴装10个元件



》使用Linear motor进行低噪音、低振动的高速贴装

      -适用Y轴LinearMotor并且利用Twin servo Control实现低噪音、低振动的高增减速

- 贴装速度:75K -> 80K [FS10 Head] (相比于现有的SM471提速7%以上)



》实现Placement Accuracy ±40㎛(0402)

      -在GantryY轴适用Linear Scale (Resolution 0.1 um)而得以提供高精度、高可靠性

      -提供精度校准算法及各种AutoCalibration功能

       - 适用NewHead Fiducial Mark,确保了元件Align的可靠性



》支持可现场更换的Modular Conveyor System,能够生产各种物种

       - 可以在现场快速更换 IN/ OUT Conveyor Module(Shuttle方式↔ Dual方式)
