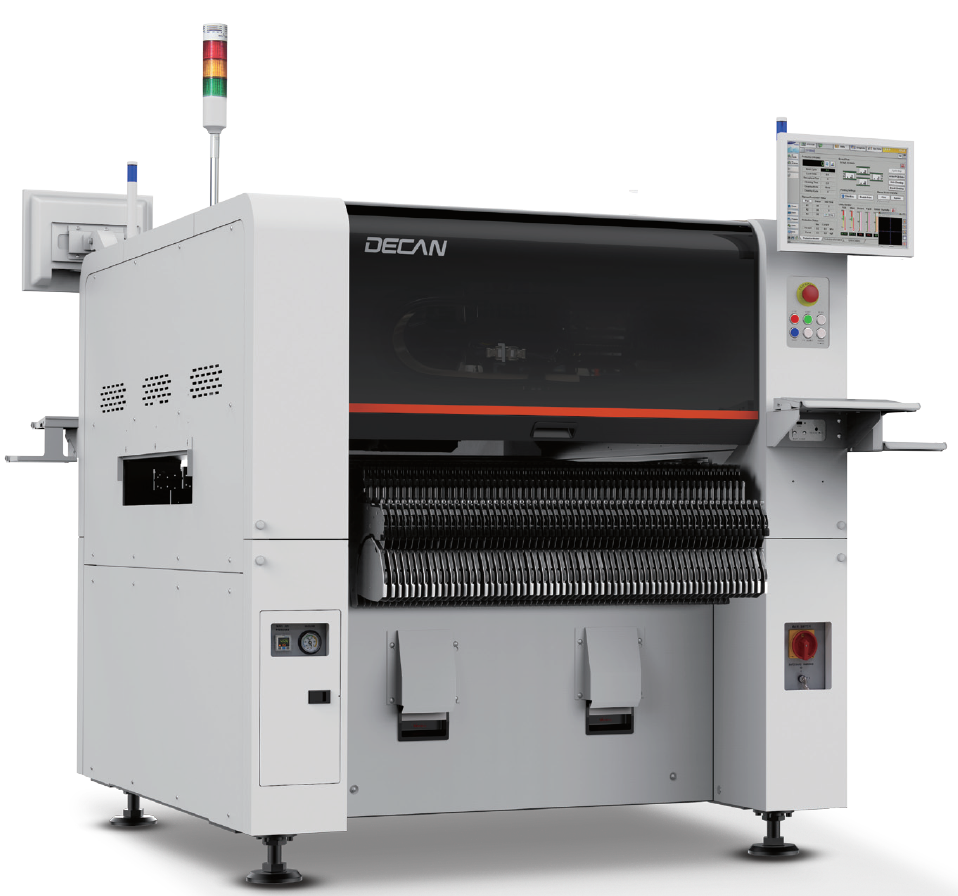

韩华高速贴片机 DECANS2
HighPerformance
- 2 Gantry, Flying VisionHead
- 92,000 CPH(Optimum, HS10 Head)
High Reliability
-适用LinearMotor,高精度、低噪音
- Accuracy ±28um@ Cpk≥1.0(03015)
Flexible Production
- Modular Conveyor System
-可应对PCB L1,200xW460mm
》10Spindle Flying Vision Head
-轻型/窄间距的Flying Vision搭载型Head
- 11kg的轻型化头部
-利用15mm Pitch * 10 Spindle结构可以同时识别/贴装10个元件
》实现Placement Accuracy ±28㎛ (03015)
-改善03015元件视觉识别、改善贴装精度
-通过缩小FOV(24->20.5mm)的方式增加了单位Pixel数量(6.5个->7.6个)
-改善了X轴位置精度(分辨率:3um->2um)
-更改X-Ball screw规格(Pitch:30mm ->20mm)
-改善了Y轴位置精度(分辨率: 3um->2um)
-更改直线马达参数(3um ->2um)
》支持可现场更换的Modular Conveyor System,能够生产各种物种
-可以在现场快速更换 IN/ OUT ConveyorModule(Shuttle方式↔ Dual方式)
